Подвес DJI Zenmuse L3

Арт. IP-800000000267 · MPN 96124577

Цена для физ. лиц: 1 705 000 ₽
Цена для юр. лиц без НДС: 2 022 130 ₽
Цена для юр. лиц с НДС 22%: 2 439 860 ₽

По счёту юрлицам — ООО «Компания «ФЕРМО», НДС 22%

итоговая цена — в коммерческом предложении

Получить КП

В наличии Доставка СДЭК Гарантия 1 год

Остались вопросы по Подвес DJI Zenmuse L3?

Поможем подобрать комплект — спросите ИИ-консультанта или напишите в мессенджер

Telegram МАКС

Диапазон температур при хранении

от -40° до 70°C (от -40° до 158°F)

Диапазон температур при эксплуатации

от -20° до 50°C (от -4° до 122°F)

1.6 кг

Поддерживаемый видеоформат

H.265, MP4

Максимальное разрешение видео

4K: 3840x2160@30fps FHD: 1920x1080@30fps

Тип сенсора

4/3 CMOS

Описание Подвес DJI Zenmuse L3

Лидарный подвес для дронов с двумя 4/3 CMOS-сенсорами 100 МП, лазером 1535 нм и 3-осевой стабилизацией.

Zenmuse L3 — профессиональный LiDAR-подвес для дронов, объединяющий лазерный сканер 1535 нм и две камеры видимого света с 4/3 CMOS-сенсорами по 100 МП. Предназначен для сбора пространственных данных с воздуха.

Типовые сценарии — геодезия, картографирование и инспекции: подвес формирует облако точек и RGB-снимки, а обработка выполняется в DJI Pilot 2, DJI FlightHub 2 и DJI Modify.

Ключевые особенности

LiDAR 1535 нм с регулируемой частотой, дальность до 950 м при отражении 10% и освещённости 100 клк
Два 4/3 CMOS-сенсора по 100 МП с механическим затвором
3-осевая стабилизация: наклон, вращение, панорамирование
IP54 — защита от пыли и водяных брызг
Крепление съёмным разъёмом DJI SKYPORT
Класс лазерной безопасности 1 по IEC 60825-1:2014
Сбор данных в DJI Pilot 2, облачная обработка в DJI FlightHub 2 и DJI Modify

Совместимость и применение

Дрон DJI Matrice 400; сбор данных в DJI Pilot 2, облачное приложение DJI FlightHub 2, обработка в DJI Modify.

Характеристики 50 Комплектация 10 Вопросы и ответы

Свойства

Диапазон температур при храненииот -40° до 70°C (от -40° до 158°F)

Диапазон температур при эксплуатацииот -20° до 50°C (от -4° до 122°F)

Вес и размеры

Вес1.6 кг

Камера

Поддерживаемый видеоформатH.265, MP4

Максимальное разрешение видео4K: 3840x2160@30fps FHD: 1920x1080@30fps

Скорость действия затвораМеханический затвор: 2-1/1500 с (f/2.0), 2-1/2000 с (f/2.8-f/11) Количество срабатываний затвора: 500 000 Электронный затвор: 2-1/16000 с

Тип сенсора4/3 CMOS

Угол поля зрения (FOV)107°

Сенсоры

Диапазон длины волны1535 нм

Прочие характеристики

Амортизирующие мячи Zenmuse L3 (4 штуки)1 шт.

Вкладыш для транспортировочного кейса DJI Matrice 400 (Zenmuse L3)1 шт.

ВодонепроницаемостьIP54

Диапазон обнаружения проводовМногожильный алюминиевый провод со стальным сердечником 21,6 мм: 300 м при 100 кДж, 350 кГц. Провод с черной ПВХ-изоляцией 18,4 мм: 100 м при 100 кДж, 350 кГц.

Диапазон угловой вибрации±0,01°

Защитный чехол для камеры Zenmuse L31 шт.

Кардридер CFexpress™ типа B1 шт.

Карта памяти CFexpress™ Type B (1 ТБ) (Марка выбирается случайным образом, ориентируйтесь на фактический товар)1 шт.

Кейс для хранения Zenmuse L31 шт.

Количество возвратов4 возврата (2000 кГц) 4, 8 возвратов (1000 кГц) 4, 8, 16 возвратов (100 кГц, 350 кГц)

Компонент одноосевого подвеса Zenmuse L31 шт.

Контролируемый диапазонПанорамирование: от -80° до +80° Тангаж: от -120° до +60°

Макс. размер изображения100 МП: 12288×8192 25 МП: 6144×4096

Механический диапазонКрен: от -90° до +60° Панорамирование: от -105° до +105° Тангаж: от -135° до +73°

Мин. диапазон обнаружения10 м

Набор инструментов1 шт.

Облачное приложениеDJI FlightHub 2

Обработка данныхDJI Modify

Ошибка ориентацииУгол рыскания: 0,02° (после обработки, 1σ) Угол тангажа/крена: 0,01° (после обработки, 1σ)

Подвес Zenmuse L31 шт.

Поддерживаемые форматы данных дифференциала PPKDAT: Сгенерировано в режиме базовой станции многофункциональной станцией D-RTK 3 и D-RTK 2 OEM: OEM4, OEM6 RINEX: v2.1x, v3.0x RTCM: v3.0, v3.1, v3.2, v3.3 (протоколы: MSM3, MSM4, MSM5, MSM6, MSM7)

Размер лазерного пятнаΦ 41 мм при 120 м (1/e²) Φ 86 мм при 300 м (1/e²)

Размеры192x162x202 мм (Д×Ш×В)

Разрешение RGB-изображения (GSD)Среднее значение: 3 см (высота полета в надире 300 м)

Расхождение лазерного луча0,25 мрад (1/e²)

Расчет межциклового взаимодействия7 раз

Режим фотосъемкиJPEG: 25 Мп: 0,5 с 100 Мп: 1 с RAW или JPEG + RAW: 1,2 с

Режимы сканированияРежим линейного сканирования: горизонтальный 80°, вертикальный 3°. Режим неповторяющегося сканирования: горизонтальный 80°, вертикальный 80°. Режим сканирования в форме звезды: горизонтальный 80°, вертикальный 80°.

Рейтинг безопасностиКласс 1 (IEC 60825-1:2014)

Салфетка для протирки1 шт.

Сбор данныхDJI Pilot 2

Скорость обновления POS-терминалов200 Гц

Способ крепленияСъемный разъем DJI SKYPORT (разъем Zenmuse L3 для одного подвеса)

Стабилизация3-осевой (наклон, вращение, панорамирование)

Толщина облака точек1,2 см при 1σ (высота полета в надире 120 м) 2 см при 1σ (высота полета в надире 300 м)

Точность измерения10%

Точность позиционированияТочность по вертикали: 1,5 см + 1 ppm (фиксация RTK) Точность по горизонтали: 1,0 см + 1 ppm (фиксация RTK)

Точность системы облака точекНа высоте полета 120 м: вертикальная точность: 3 см (RMSE), горизонтальная точность: 4 см (RMSE). На высоте полета 300 м: вертикальная точность: 5 см (RMSE), горизонтальная точность: 7,5 см (RMSE).

Формат данныхDJI Modify поддерживает импорт моделей облака точек в следующих форматах: Стандартный формат облака точек: LAS. DJI Terra поддерживает экспорт моделей облака точек в следующих форматах: Стандартный формат облака точек: PNTS/LAS/LAZ/PLY/PCD/S3MB.

Частота излучения лазерного импульса100 кГц, рекомендуемая высота полета < 500 м 1000 кГц, рекомендуемая высота полета < 100 м 2000 кГц, рекомендуемая высота полета < 50 м 350 кГц, рекомендуемая высота полета < 300 м

Частота обновления GNSS5 Гц

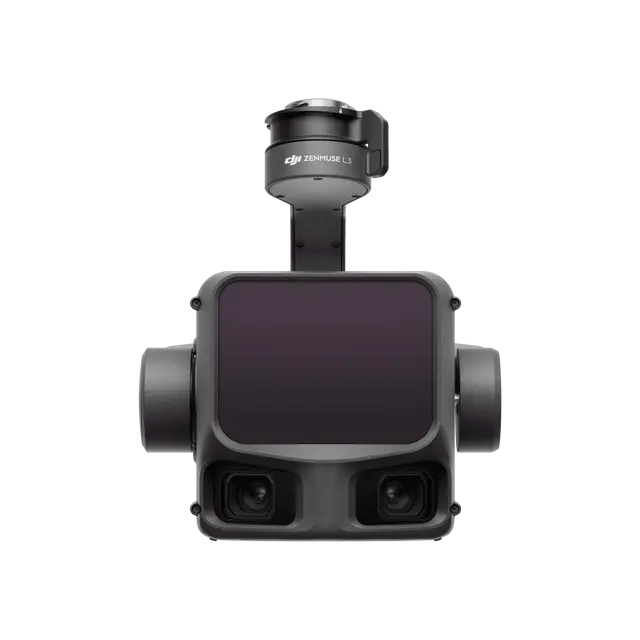

Подвес Zenmuse L3

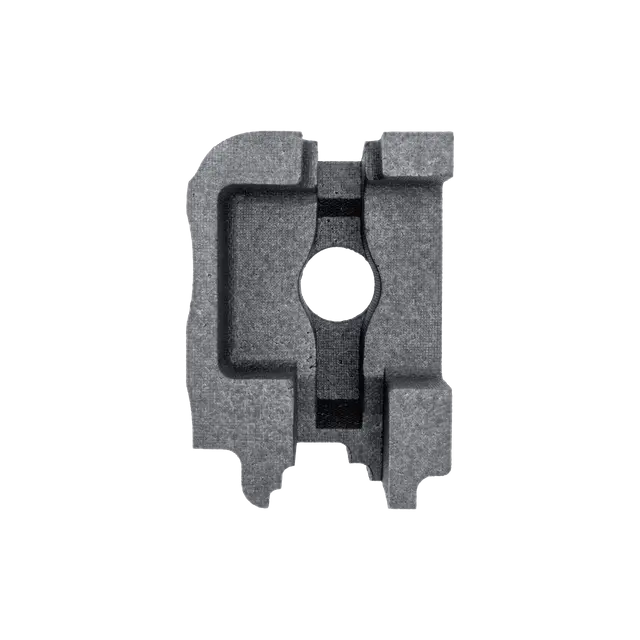

Вкладыш для транспортировочного кейса DJI Matrice 400 (Zenmuse L3)

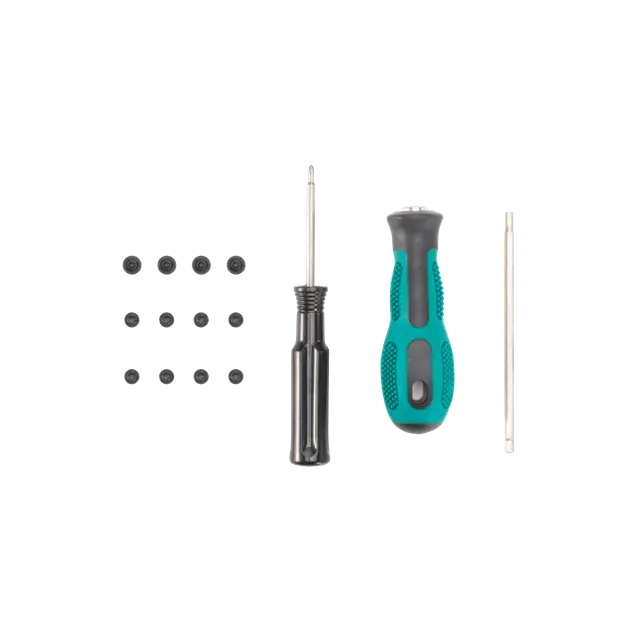

Набор инструментов

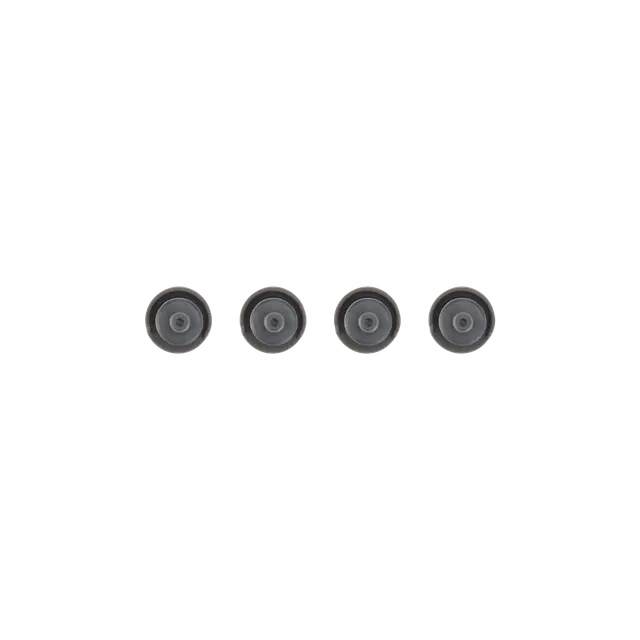

Амортизирующие мячи Zenmuse L3 (4 штуки)

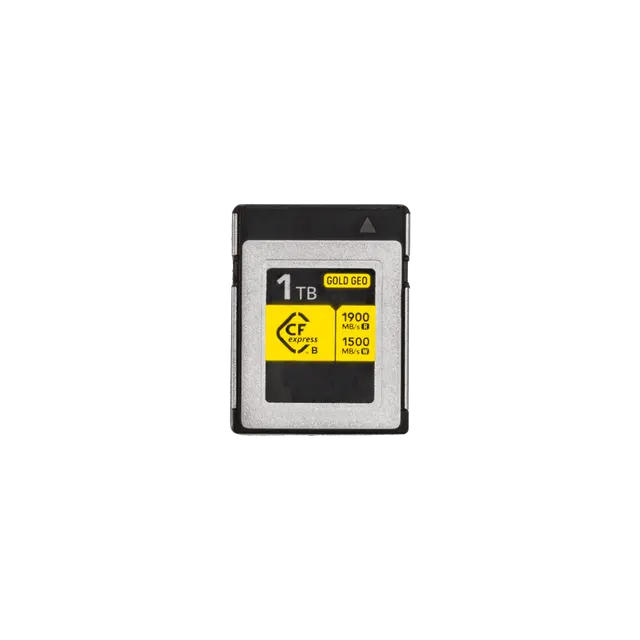

Карта памяти CFexpress™ Type B (1 ТБ) (Марка выбирается случайным образом, ориентируйтесь на фактический товар)

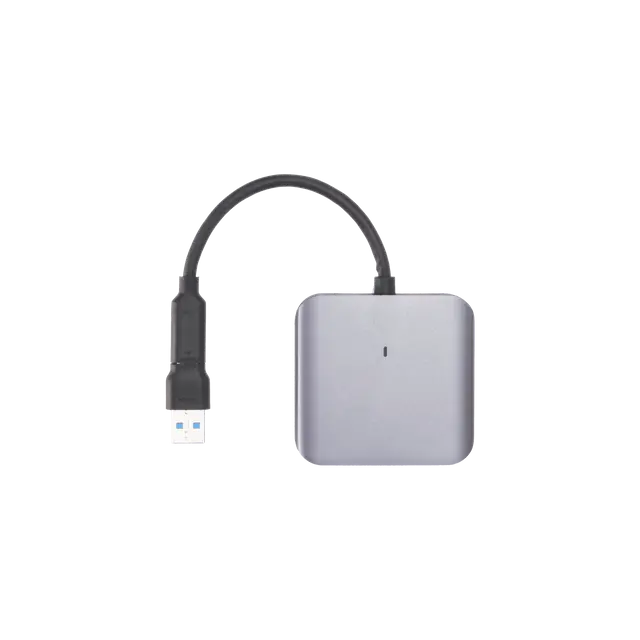

Кардридер CFexpress™ типа B

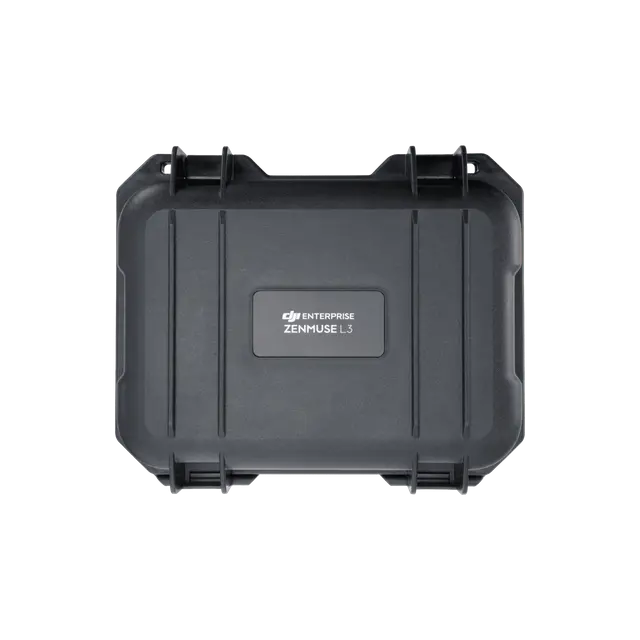

Кейс для хранения Zenmuse L3

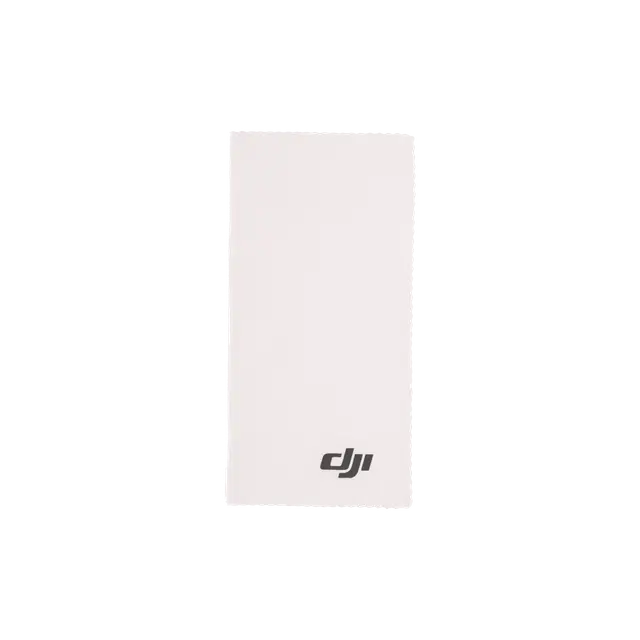

Салфетка для протирки

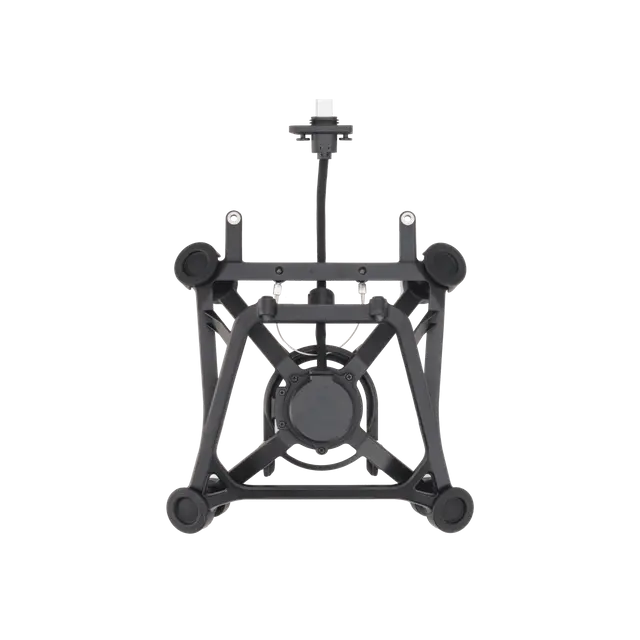

Компонент одноосевого подвеса Zenmuse L3

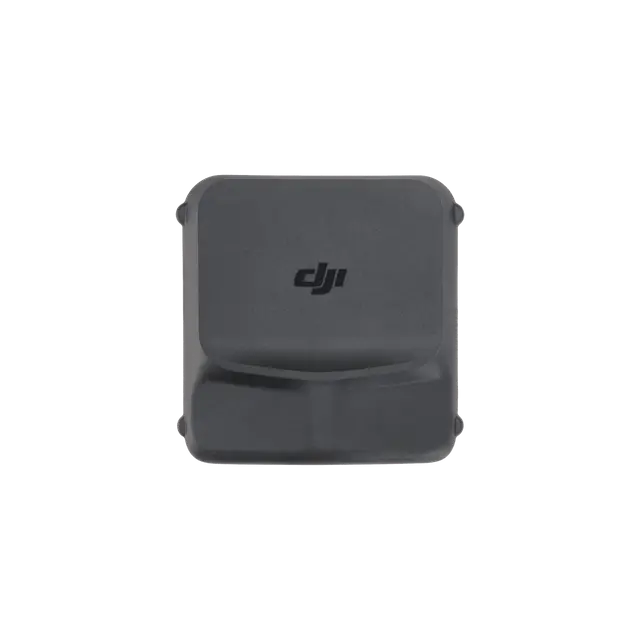

Защитный чехол для камеры Zenmuse L3

С каким дроном совместим Zenmuse L3?

Zenmuse L3 совместим с DJI Matrice 400 и требует использования одноконтактного разъёма подвеса Zenmuse L3. Разъём подключается к порту E1 на нижней части дрона.

Какой уровень защиты у Zenmuse L3?

Подвес соответствует классу защиты IP54 по стандарту IEC60529 в контролируемых лабораторных условиях. Перед использованием убедитесь, что интерфейсы и поверхность сухие, а защитный колпачок карты CFexpress закрыт.

Какую частоту лазерных импульсов поддерживает Zenmuse L3 и сколько возвратов?

Поддерживаются частоты 100, 350, 1000 и 2000 кГц. Количество возвратов зависит от частоты: 4, 8, 16 (100 и 350 кГц); 4, 8 (1000 кГц); 4 (2000 кГц).

Как изменяется дальность обнаружения при разных частотах?

При 10% отражательной способности: на 2000 кГц — 290 м (центр), 200 м (край); на 1000 кГц — 400 м (центр), 280 м (край); на 350 кГц — 700 м; на 100 кГц — 950 м. Рекомендуемая высота полёта указана в характеристиках.

Какая точность геодезических данных у Zenmuse L3?

На высоте 120 м: вертикальная точность 3 см RMSE, горизонтальная 4 см RMSE. На высоте 300 м: вертикальная 5 см, горизонтальная 7,5 см. Точность POS: горизонтальная 1,0 см + 1 ppm, вертикальная 1,5 см + 1 ppm (RTK).
